靜態存儲器SRAM是一款不需要刷新電路即能保存它內部存儲數據的存儲器。在SRAM 存儲陣列的設計中，經常會出現串?dāng)_問題發生。那么要如何減小如何減小SRAM讀寫操作時的串?dāng)_，以及提高SRAM的可靠性呢，下面由宇芯電子來簡單介紹。

設計結果與仿真分析

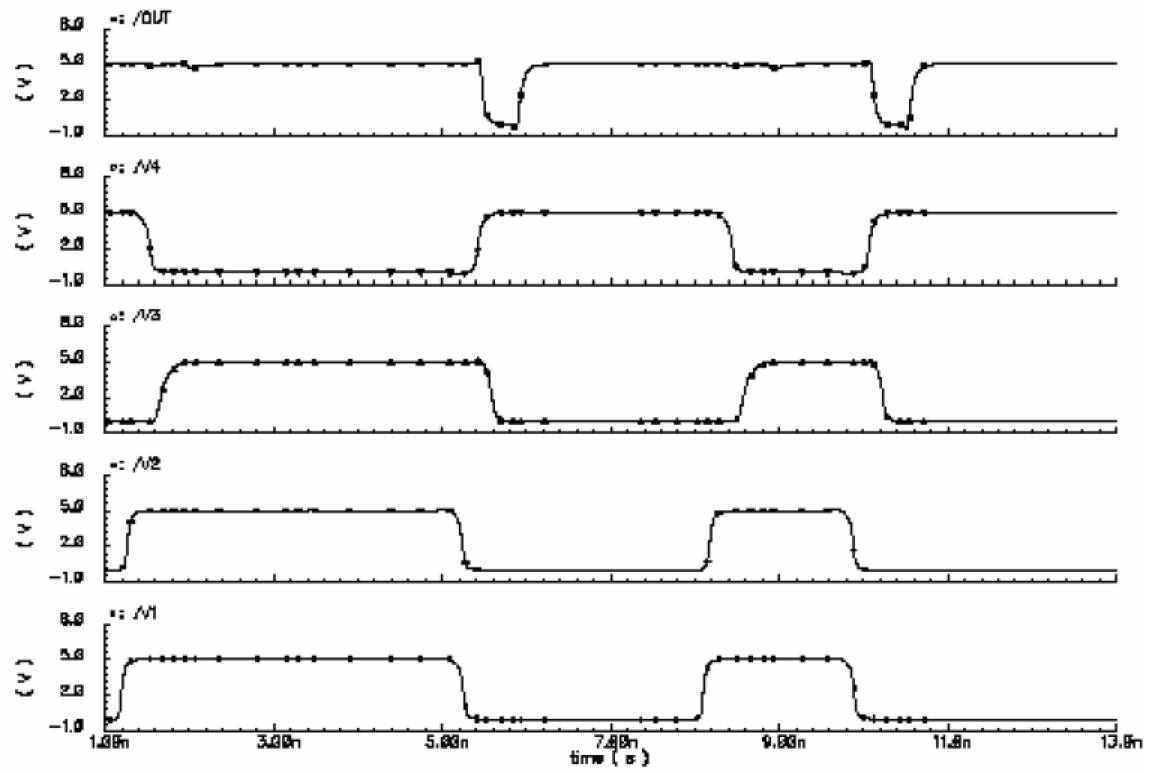

圖1為脈沖產生電路通過analog Environment的仿真波形圖。當?shù)刂樊a(chǎn)生變化，由于信號經過的延遲路徑長短不同而產生了脈沖，當V1脈沖生成時，作為靈敏放大器輸入端電位平衡的控制信號，縮短了預充時間，大大提高了讀取速度。V2 作為位線預充電路的控制信號，避免了數據讀寫時發生錯誤。V3和V4作為字線放電電路的控制信號，只有當V3和V4同時為低電平時，字線放電。通過后仿真，我們看到在讀操作時，防串?dāng)_結構布局的存儲器平均輸出時間比一般結構的存儲器輸出時間短，可見在速度上，防串?dāng)_結構布局的存儲器具有一定的優勢。在性能方面，該結構減小了SRAM讀寫操作時存儲陣列中單元之間的串?dāng)_，提高了可靠性。

在sram芯片存儲陣列的設計中，經常會出現串?dāng)_問題發生，只需要利用行地址的變化來生成充電脈沖的電路。仿真結果表明，該電路功能正確，性能優良，減小了讀寫操作時存儲陣列中單元之間的串?dāng)_，與其它脈沖電路相比，該電路結構簡單、緊湊，對于嵌入式SRAM 的發展具有極其重要的現實意義。
